    СМИК (система мониторинга несущих конструкций)

    Описание продукта
    • Система мониторинга инженерных конструкций (СМИК) – это интеллектуальная система, представляющая собой аппаратно-программный комплекс, осуществляющий мониторинг несущих и критически важных конструкций зданий и сооружений.
    • СМИК является подсистемой СМИС структурированной системы мониторинга и управления инженерными системами зданий и сооружений,  разрабатываемой по ГОСТ Р 22.1.12-2005.
    • Задача системы мониторинга инженерных несущих конструкций - своевременное предупреждение и предотвращение аварийных, чрезвычайных ситуаций, возникающих вследствие того, что несущие конструкции объекта подвергаются критическим изменениям.
    block

    block

    Система мониторинга инженерных конструкций (СМИК) осуществляет контроль показателей надежности

    • Высотных и уникальных объектов
    • Технически сложных и большепролетных строительных объектов
    • Стратегических объектов (аэропорты, военные заводы, полигоны)
    • Потенциально опасных объектов (ГЭС, АЭС, предприятия по переработке токсичных веществ и отходов)
    • Объекты повышенного уровня ответственности промышленного и гражданского назначения
    • Гидротехнических сооружений
    • Линейных объектов (линий электропередачи, трубопроводов, автомобильных, железных дорог, тоннелей, мостов, метрополитенов, канатных дорог и т.п.)
    • Стадионов и других спортивных объектов.

    Задачи СМИК

    Система мониторинга инженерных конструкций (СМИК), разработанная ООО "СМИС Эксперт", решает следующие основные задачи:

    1. Мониторинг напряженно — деформированного состояния зданий и сооружений, а также смещения точек элементов объекта.
    2. Мониторинг крена здания и сооружения.
    3. Мониторинг осадки основания фундамента.
    4. Мониторинг собственной частоты колебаний
    5. Мониторинг уровня сейсмического воздействия и его последствий
    6. Мониторинг уровня вибраций несущих элементов зданий и сооружений
    block

    Преимущества продукта
    • Возможность минимизации чрезвычайных ситуаций
      • Автоматическая отсылка на диспетчерскую службу предупреждений о вероятности возникновения техногенного происшествия и необходимости принятия оперативных мер
    • Универсальная адаптивность и масштабируемость
      • Мониторинг различных типов объектов и их частей: от точечного мониторинга малогабаритного объекта до непрерывного мониторинга масштабных распределенных объектов;
      • Количество исследуемых параметров, точек измерения, тип мониторинга и степень доступа рассчитывается в проектной документации СМИК в зависимости от типа конструкции объекта;
      • Подбор оснащения и создание измерительной сети СМИК под реальную производственно-технологическую ситуацию;
      • Каждое рабочее место (АРМ СМИК) оборудовано согласно индивидуальным требованиям пользователя
    • Комплексный принцип функционирования
      • Разнообразные параметры объекта измеряются параллельно
      • Высокая точность и достоверность оценки состояния объектов за счет многообразия средств измерения
    • Высокий уровень цифровизации
      • Аккумулирование, архивирование и обработка данных на отдельном сервере
      • Цифровые данные поступают в виде электронного сигнала на автоматизированное рабочее место

    block
    Состав системы
    1. Серверное оборудование
      • Телекоммуникационный шкаф 19’
      • Сервер системы
      • Коммутационное и контроллерное оборудование
      • АЦП и преобразователи интерфейсов, оборудование для передачи данных)
    2. Линейное оборудование (кабельная продукция, материалы для монтажа и маркировки);
    3. Средства измерений: датчики измерения угла наклона (инклинометры, наклономеры, скважинные инклинометры), акселерометры (сейсмоприемники, сейсмометры), тензодатчики (тензометры, тензометрические датчики), пьезометры, датчики давления, датчики линейных перемещений, (трещиномеры, измерители стыков, измерители раскрытия), датчики температуры и влажности. тахеометры
    4. Программное обеспечение

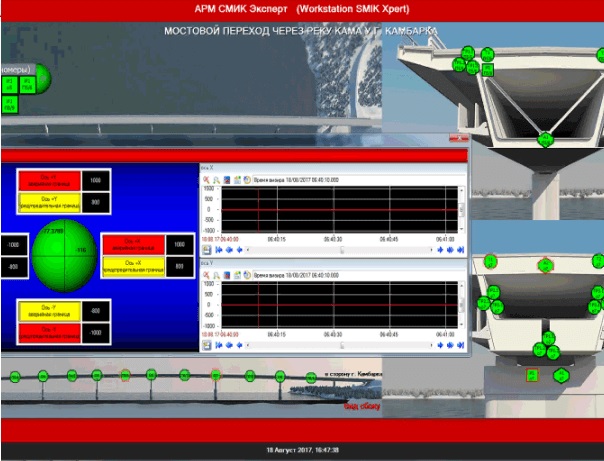

    5. Автоматизированное рабочее место (АРМ) оператора системы

    block
    Порядок внедрения

    Внедрение системы мониторинга инженерных конструкций (СМИК)- это сложный процесс, который можно разделить на несколько основных этапов:

    • Предварительная подготовка. Проводится сбор данных об объекте, определяется состав СМИК на основе полученной информации и в соответствии с требованиями нормативной документации
    • Разработка проектной документации
    • Создание рабочей документации на базе проекта
    • Проведение строительно-монтажных работ, подключение оборудования, установка ПО
    • Пусконаладочные работы и ввод системы в эксплуатацию.

    block
    Предоставляемые услуги

    Мы осуществляем полный спектр услуг:

    • Предпроектное обследование объектов
    • Проектирование системы мониторинга*
    • Паспорт мониторинга объекта**
    • Монтаж системы мониторинга
    • Пуско-наладочные работы
    • Ввод в эксплуатацию системы мониторинга.

    *В рамках проектирования разрабатывается Методика мониторинга

    **Определяются пределы максимальных значений контролируемых параметров


    Отраслевые решения

    Нормативные документы
    Федеральный закон от 27.12.2002 N 184-ФЗ
    Федеральный закон от 27.12.2002 N 184-ФЗ "О техническом регулировании"
    Проект Федерального закона от 22.04.2011 №408228-5
    Проект Федерального закона от 22.04.2011 №408228-5 «Технический регламент «О безопасности магистральных трубопроводов для транспортировки жидких и газообразных углеводородов»
    ГОСТ 24.701-86
    ГОСТ 24.701-86 «Надежность автоматизированных систем управления»
    ГОСТ 24.703-85
    ГОСТ 24.703-85 «Типовые проектные решения в АСУ»
    ГОСТ Р 8.596-2002
    ГОСТ 8.596-202 «Метрологическое обеспечение измерительных систем»
    Технический регламент Таможенного Союза ТР ТС 0122011
    Технический регламент Таможенного Союза ТР ТС 012/2011 «О безопасности оборудования во взрывоопасных средах»
    Приказ Ростехнадзора от 15.12.2020 № 529
    Приказ Ростехнадзора от 15.12.2020 № 529 «Правила промышленной безопасности складов нефти и нефтепродуктов»
    Приказ Ростехнадзора от 15.12.2020 № 536
    Приказ Ростехнадзора от 15.12.2020 № 536 «Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением»
    Приказ Ростехнадзора от 15.12.2020 № 534
    Приказ Ростехнадзора от 15.12.2020 № 534 «Правила безопасности в нефтяной и газовой промышленности»
    Приказ Ростехнадзора от 11.12.2020 № 517
    Приказ Ростехнадзора от 11.12.2020 № 517 «Правила безопасности для опасных производственных объектов магистральных трубопроводов».
