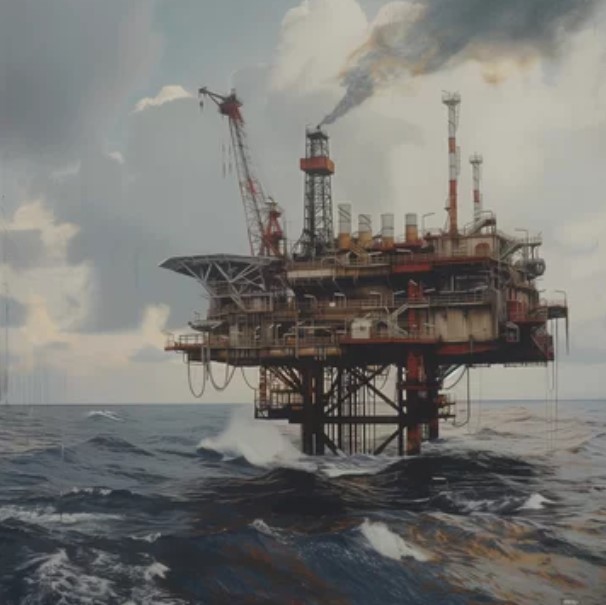

    Система мониторинга конструкций нефтяной платформы

    Описание решения

    Система мониторинга конструкций нефтяной платформы (СМИК) - это интеллектуальное решение, представляющее собой аппаратно-программный комплекс, который осуществляет мониторинг нефтяных платформ (морских нефтегазопромысловых сооружений, буровых установок), для определения и предсказания момента перехода на предельно допустимые значения по наиболее характерным типам нагрузок.

    1-ая задача: Контроль параметров колебания водной массы (морские либо океанические волны), которые не только оказывают давление на конструкции, но и могут приводить к сверхнормативным нагрузкам вследствие резонансных колебаний).

    В решении используются 3х-координантных акселерометры, с помощью которых измеряются собственные частоты колебаний путем измерения ускорения перемещения (с помощью математической модели вычленяются амплитуды). Если параметры превышают запрограммированные уставки, определяемые по методике и паспорту мониторинга, система автоматически формирует и отправляет в диспетчерскую службу уведомление о превышении предельно допустимых значений.

    block

    block

    2-ая задача: Контроль снижения конструктивной жесткости нефтяных платформ вследствие

    • смещений конструкций ВС, опирающихся на одну или несколько отдельных конструкций ОЧ при их неравномерном деформировании
    • сопряжений между разными частями сложной конструкции, не обеспечивающих требуемое выравнивание с учетом производственных допусков
    • несоблюдение/нарушения совместимости по жесткости, перекосам и смещениям во время изготовления, монтажа и эксплуатации платформы

    В решении используются

    • струнные тензометры для измерения напряженно-деформированного состояния конструкций, контроля параметров жесткости и сопряжения элементов сложной конструкции
    • инклинометры, которые показывают отклонение элементов конструкции от вертикали в двух осях.


    Преимущества решения

    Возможность минимизации чрезвычайных ситуаций на нефтяных платформах

    Экономия средств на проведение ремонта платформы за счет раннего обнаружения дефектов в процессе предиктивного анализа технического состояния конструкции

    Повышение эффективности эксплуатационного контроля

    Большой опыт компании по внедрению СМИК в нефтегазовой отрасли

    block

    Состав решения
    • Серверный шкаф СМИК (19’ шкаф или шкаф автоматики)
    • Три типа датчиков: акселерометры, инклинометры и струнные тензометры
    • Серверное оборудование (сервер СМИК)
    • АРМ СМИК
    • Программный комплекс сервера СМИК
    • Программный комплекс АРМ СМИК
    • Сетевое оборудование (маршрутизатор, межсетевой экран, медиаконверторы)
    • оборудование ввода-вывода (KVM-консоль)
    • Приемно-контрольное оборудование (контроллер, модуль ввода-вывода, преобразователь протоколов, преобразователь интерфейсов)
    • Кабельная продукция и монтажные материалы
    • Решение может либо базироваться на отдельной рабочей станции, либо интегрироваться в существующую систему

    Порядок внедрения

    1. Предварительная подготовка. Проводится сбор данных об эксплуатируемом объекте

    2. Разработка технорабочего проекта на основе полученной информации и в соответствии с требованиями нормативной документации

    3. Поставка ПТК СМИК

    4. Строительно-монтажные работы

    5. Пусконаладочные работы

    block
    block
    Предоставляемые услуги

    • Полный цикл работ
    • Технорабочий проект СМИК
    • Обследование
    • Поставка оборудования СМИК
    • Строительно-монтажные работы СМИК
    • Шеф-монтажные работы
    • Пусконаладочные работы СМИК
