Краткое описание проекта

Полное наименование систем

- Многофункциональная система безопасности (МФСБ) на объекте «Разрез угольный Эльгинский» угледобывающей компании «Эльга» (Якутия).

- Программно-технический комплекс системы сейсмомониторинга угольного разреза «Эльгинский».

Технический заказчик – ООО «Эльгауголь»

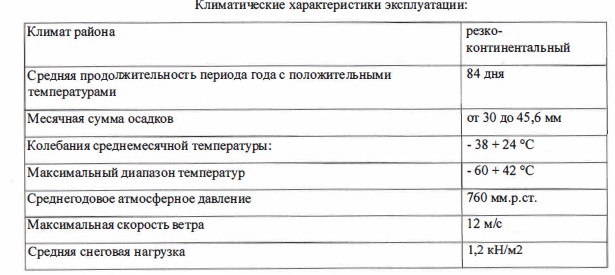

Характеристика объекта

Объект автоматизации расположен на территории Эльгинского месторождения коксующегося угля (Эльгинского каменноугольного месторождения) в юго-восточной части в Нерюнгринском районе Республики Саха (Якутия), в близи границ с Амурской областью и Хабаровским краем.

Объект состоит из участков, выделенных в соответствии с лицензиями на пользование недрами. Объекты связаны IТ-инфраструктурой, оптическими линиями связи, линиями электроснабжения. На территории развернута сеть pLTE ПАО «Мегафон», покрывающая значительную часть объекта автоматизации.

Основные особенности:

•           территория значительной площади и протяженности;

•           пересеченный рельеф местности;

•           постоянное движение технологического авто-и ЖД транспорта;

•           сильная запыленность;

•           повышенная пожарно-и взрывоопасность.

Цель проекта

Целью данного проекта было выполение приказа Ростехнадзора о введении МФСБ на объекты угледобывающей промышленности, в частности, объект добычи «Разрез угольный Эльгинский» угледобывающей компании «Эльга».

Задачи проекта

- обеспечение централизованного контроля за системами безопасности разреза;

- автоматическое уведомление регионального органа Ростехнадзора о происшествиях на предприятии;

- интеграция с эксплуатируемыми и реализуемыми информационными системами объекта для повышения эффективности управления предприятием, скорости реагирования на происшествия.

Требования к информационной системе

Требования к структуре и функционированию Системы

1.     Система включает в себя сейсмограф, концевые выключатели (датчик укрытия), обогрев шкафа, термодатчик.

2.     Уровень контроллеров, оборудования связи обеспечивают сбор информации с нулевого уровня, обработку и передачу данных.

3.     Оборудование располагается в шкафах управления (активное и пассивное сетевое оборудование, программируемые логические контроллеры, модули ввода/вывода, системные источники питания, коммуникационное оборудование, источники питания 24 В).

Состав системы

В рамках проекта произведена интеграция информационных систем и систем безопасности в МФСБ

Все работы были выполнены в рамках существующих и реализуемых систем и мощностей Заказчика.

Система контроля состояния ведения открытых горных работ

Реализована посредством организации передачи данных из «1С:ERP Горнодобывающая промышленность» в API ПО интеграции МФСБ. В результате запись о ежеквартальных отчетах о горных работах в ПО МФСБ стала доступна для последующего анализа и обработки сотрудниками службы эксплуатации.

Система контроля работы основного горнотранспортного оборудования

- В результате реализации данные о простоях техники ведутся в контролируемой системе.

- Отчеты о работе горнотраснпортного оборудования стали доступны напрямую через ПО МФСБ.

Система контроля геомеханических и сейсмических процессов

Технологический контроль геомеханических процессов осуществляется действующей на объекте сейсмостанцией.

Передача данных осуществляется из ПО сейсмостанции в API ПО интеграции МФСБ.

В результате данные о сейсмической активности, геомеханических процессах и состоянии оборудования сейсмостанции доступны в ПО МФСБ.

Система оповещения и определения местоположения оборудования и персонала

Система контроля за персоналом реализована на платформе RealTrac, система контроля за техникой реализована силами заказчиками.

Данные о чрезвычайных событиях запрашиваются ПО интеграции МФСБ.

В результате информация о местоположении персонала и техники стала доступна для анализа и обработки персоналом эксплуатации в ПО МФСБ.

Контроль за системами связи

Мониторинг оборудования связи осуществляется штатными средствами ПО МФСБ.

Содержание комплекса работ

Реализация проекта происходила в несколько этапов:

1. Анализ проектной и рабочей документации на МФСБ;

2. Переработка технических решений по интеграции в соответствии с обновленными данными от Заказчика о текущем состоянии интегрируемых систем;

3. Реализации технических решений;

4. Разработка эксплуатационной документации;

5.Проведение приемо-сдаточных испытаний.

Результаты внедрения системы

- Выполнена поставка программного обеспечения.

- Произведены пуско-наладочные работы.

- Внедренена многофункциональная система безопасности (МФСБ) в рамках технического перевооружения опасного производственного объекта «Разрез угольный «Эльгинский».

- По итогу реализации проекта были успешно проведены приемо-сдаточные испытания
